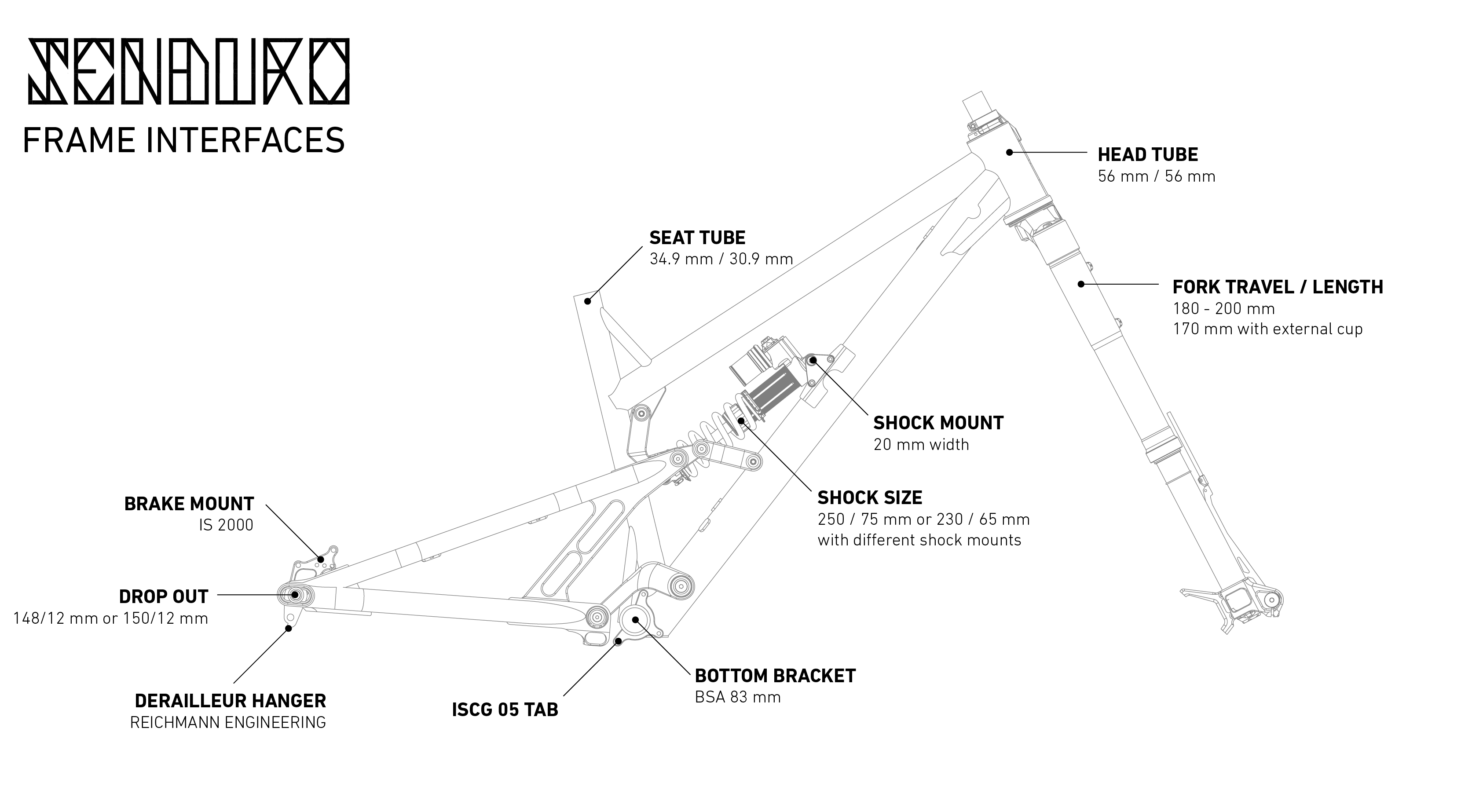

Rahmenschnittstellen

Dämpfer

250 x 75 mm (= 195 mm Federweg). Empfohlen und getestet: EXT Storia-E, Fox X2 Float, Fox DHX2
230 x 65 mm (=170 mm Federweg). Bei 230 x 65 mm Einbaulänge empfehlen wir Dämpfer mit mehr Endprogression

Dämpferbuchsen: 20 x 8 mm

Gabel

170 - 200 mm
(170 mm mit externer unterer Lagerschale)

Steuerrohr

56 / 56 mm x 110 mm

Steuersatz

ZS56 / ZS56 oder ZS56 / EC56

Hinterradbremse

IS2000

Hinterradachse

150 mm

Ausfallenden

150 / 12 mm oder 148 / 12 mm
Wir empfehlen aufgrund der besseren Geometrie und Kettenlinie ein 150 mm Hinterrad zu verwenden. Aufgrund der besseren Verfügbarkeit von 148/12 (BOOST) Laufrädern sind zusätzlich Ausfallenden für 148 /12 mm verfügbar. Wichtig hierbei ist, dass die für BOOST empfohlene Kettenlinie von 52 mm nicht möglich ist.

Innenlager

BSA 83

Kettenlinie

56,5 mm - 58,5 mm

Laufradgröße

29/29 oder 29/275

Reifenbreite

80 mm

Sitzrohr

30,9 mm innen, 34,9 außen

Sattelstütze

30,9 mm, Mindesteinstecktiefe 15 cm!

ISCG

ISCG 05
